高柔性電纜是如何確保在頻繁的彎折中不斷裂、不短路的?這和高柔性電纜的內部設計有關,電纜內部內護套和屏蔽層是關鍵,今天,喬浦電線電纜給大家講講高柔性電纜內護套和屏蔽層是如何設計的:

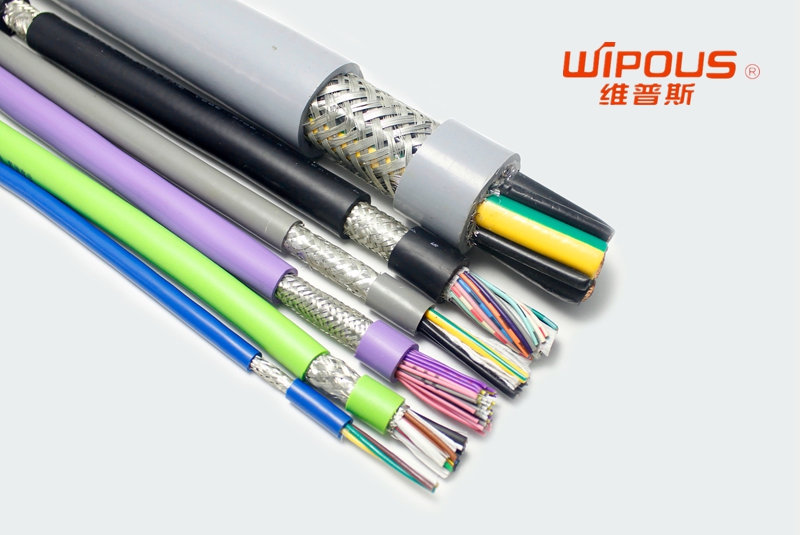

高柔性電纜護套的材料
護套是電纜精密內部結構的第一層保護。高柔性電纜破裂、磨損和膨脹變形通常是由于護套的質量問題引起的。為了避免這樣的問題,根據機械的工作環境選擇不同材料的電纜護套進行設計制作是目前最佳的解決方案,目前常用的電纜護套有PVC、PE、PUR等等。
屏蔽層的編織角度
在制作高柔性電纜時,電纜外徑的屏蔽層所承受的負載是必須要考慮的。不合理的屏蔽層編織角度會進一步增加張力負載,導致電纜屏蔽層的破損;這不但會造成屏蔽效果減弱,而且有可能造成電纜的短路,破壞高柔性電纜正常使用。這就需要正確的屏蔽層編織角度,通過長期的實驗得出的數據,現在所使用的屏蔽層編織角度都是經過大量的實驗得出的,能夠有效地抵消電纜的張力而不破壞內部張力負載,非常適用于高柔性電纜。而且在絞線結構中,屏蔽層本身就具有抗扭轉性能。
護套制造工藝
制造工藝和材料決定高柔性電纜的質量。普通的電纜護套通常成管狀型,無法在頻繁的彎曲過程中提供絞線結構必要的支持,使絞線結構分裂或斷裂。高柔性電纜的護套可確保電纜在運動時,其芯線不會松開。因為高柔性電纜的護套是通過特別大的壓力擠壓而成,它就像是一個導向槽,對芯線的運動起到了導向作用,同時還起到了支撐作用。
最后總結,適用于高柔性電纜內護套和屏蔽層的設計應該是:中心去應力設計;多數成纜結構; 屏蔽電纜中采用甲胄式擠壓成型的內護套; 全屏蔽絕緣編織網; 優化的屏蔽編織角度; 甲胄式擠壓成型的護套。
